等离子切割机除尘系统包括什么,等离子切割机除尘设备多少钱?
本文有1514个文字,预计阅读时间4分钟
等离子切割机除尘系统
等离子切割机的除尘系统包括除尘主机,焊接风道,侧滑吸风小车,吹风系统,风管链接系统,风门切换系统,其中的风道需要用密封条式的,在切割工作台一侧设置一个可以随切割机一起移动的吸风口,相应的另一侧设置一个带有小型轴流风机的吹风口,或是在工作台两侧各设置一个吸风口,在其切割时比较窄的若干个隔栅之间形成一个风道,该种形式可以用比较小的风量就可以达到比较好的除尘效果。
吹吸式等离子切割机除尘系统
在切割平台的一侧放置一个方形吸风道,其上有一个可以随切割机移动的吸气口,在切割平台的另一侧有一个带有小型轴流风机的吹风口。吸气口和吹风口同时固定在切割机上,并与切割头保持一致。切割平台的下部设有带竖板的抽风通道,始终保持在切割的有限宽度内产生烟尘的位置抽风。等离子切割机除尘系统工作时,密封带在管道负压的作用下可紧紧贴在方形吸风道的顶部以起到密封作用。吸气口有两个滚轮,密封带在此处被顶起,使烟雾通过吸气口的吸风道进入,随后被吸入除尘设备进行过滤和净化。该套吹吸式除尘系统主要用于龙门等离子和火焰切割机。

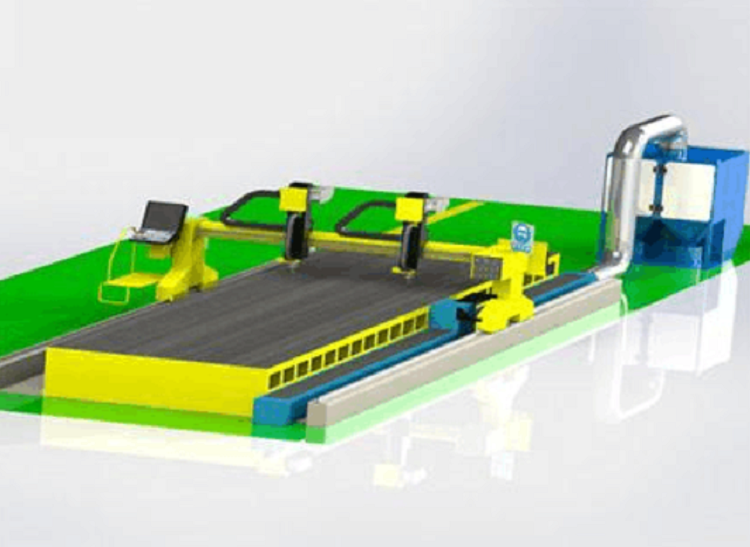

侧吸式橡皮板密封负压除尘系统工作原理
在切割平台一侧安装方形吸风道,吸风道上方装有一个可随切割机一起移动的滑动吸风小车,风道上方铺设密封橡皮板。滑动吸风小车、切割头安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道,切割钢板时,产生的切割烟尘通过该烟气通道进入吸风小车吸风口,进入方形吸风道,最后进入净化器主机进行净化处理。 鉴于数控等离子切割平台顶部全部为开放式结构,建议进行切割作业时将靠近吸风滑动小车一侧用辅助盖板遮盖,减少敞开面进风量,最大限度提高烟尘收集效果。

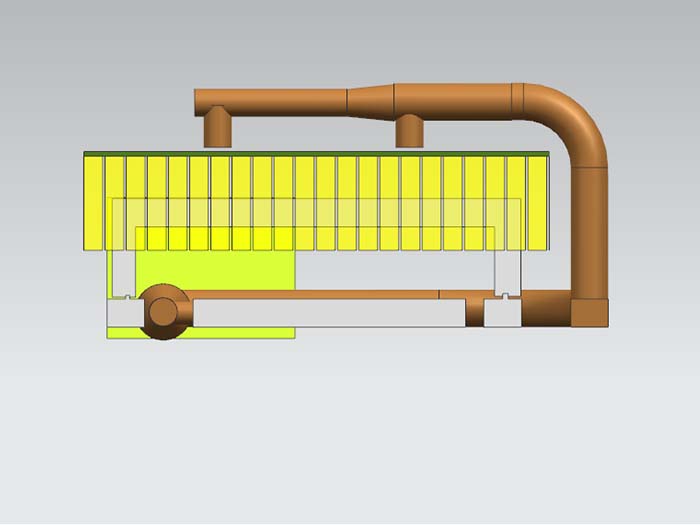

侧吸式切割平台结构:
方形吸风道、滑动吸风小车是侧吸式切割平台的重要组成部分。工作时,密封皮带在管道负压的作用下紧紧地贴附在方形吸风道上方,起到密封作用。在滑动吸风小车处,小车内有两个滚轴,密封皮带从小车内穿过时被顶起。这样烟尘通过小车吸风口进入方形吸风道,进入净化器净化。

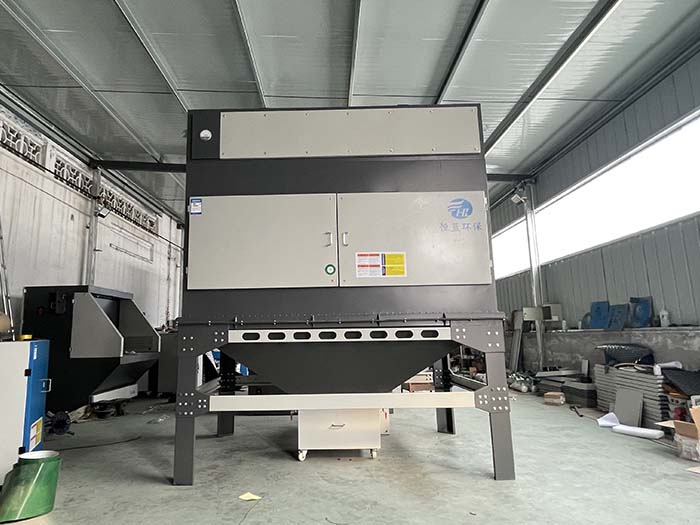

等离子切割机滤筒除尘器除尘原理
粉尘气流通过风机产生的负压气流经管道进入除尘器先经过火花捕捉器过滤火星及大的颗粒,再通过滤筒过滤分离到洁净室,经风机作用完成。粉尘则被滤芯阻拦在其表面上,当被阻拦的粉尘在滤芯表面不断沉积时,滤芯里外的压差也同时不断加大,当压差达到预先设定值时,控制压缩空气的电磁阀被打开,压缩空气经管道流入反吹清扫系统,通过清扫机构的清扫管瞬间喷向滤芯内表面,使得沉积在滤芯上的粉尘颗粒在高压气流的作用下脱离滤芯表面掉落,使得整个滤芯表面都得到清扫。净化后的空气由风道、经风机排出。
滤材的清洁通过由脉冲喷吹机构实现:
当净化器运行一段时间以后,细微的烟尘吸附在滤材表面,使得滤材的透气性降低。每隔一定时间脉冲发生器发出信号顺序启动脉冲喷吹阀,洁净的压缩空气由阀口喷出,引射气流对滤筒进行吹扫;滤材表面吸附的微尘在气流作用下被清除,落在室体下部的集尘斗中。
综合考虑经济投资及处理效果,侧吸式橡皮板密封负压除尘方式不但节省了经济成本,而且处理效果大大增强。该系统在工作台一侧设置一个可以随切割机一起移动的吸风口,在其切割时比较窄的若干个隔栅之间形成一个风道,该种形式可以用比较小的风量就可以达到比较好的除尘效果。并且该种除尘形式的切割平台比较简单,总体投资费用比较小。
等离子切割机除尘设备多少钱
除尘设备根据风量和配置的风机的大小,花费的金额也不一样,小型的除尘设备只需要几千元就可以,主要根据等离子切割机的平台尺寸来设计方案,有时需要将切割平台进行改造,如果您也遇到了等离子切割需要除尘的问题,欢迎与我们取得联系获取方案和配置报价。
